ESQUEMA DE LIGAÇÃO - RTG01





Atenção - Não instalar o aparelho com a energia ligada.

Obs. Este aparelho deve ser instalado por técnico capacitado, sujeito a perda da GARANTIA.

Os acessórios termostato, válvula principal, usina de faísca, termopar e queimador piloto não acompanham o Interruptor de segurança RTG01.

220 Vca 60 Hz

Válvula Principal

Termostato
Fase 2

   Gás Principal

Fase 1





 Termopar RobertShaw

1   Chave de energia







Botão Tipo Campainha

Vermelho - Entrada Alimentação ( 220 vca )



Preto -Saída - Termostato e Válvula ( 220 vca )
Amarelo - Saída - Usina de Faisca ( 220 vca )

Entrada do Gás Piloto "E" Pressão Máxima- 3 Kgf/cm2

Queimador Piloto com Vela de Ignição.

Legenda

2   Botão de Liberação Gás piloto



Cabo de vela

Massa Carcaça Queimador Principal



Usina de Faísca ( Opcional )

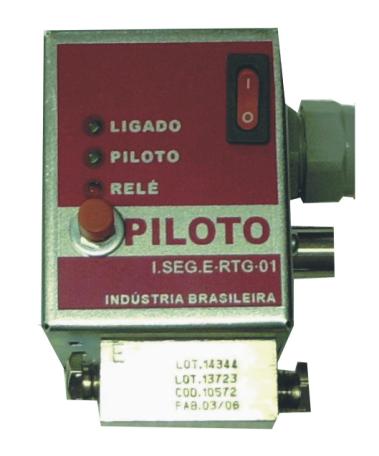

Instruções para funcionamento do

 INTERRUPTOR DE SEGURANÇA RTG01

Após verificar todas as ligações elétricas e conexões do gás, proceder conforme as instruções a seguir:

PROCEDIMENTOS

a) Ligar a chave de energia (1) no frontal do aparelho; acenderá o LED verde ( ligado) indicação do aparelho energizado.

b) Aperte e solte o botão vermelho (2) liberação do gás PILOTO; acenderá o LED Piloto, aguardar alguns segundos para o gás chegar até o queimador piloto, então proceda ao acendimento manualmente ou com o faiscador, caso não acender na primeira tentativa iniciar o procedimento novamente.

c) Aguardar alguns segundos até entrar o queimador principal, o LED Vermelho (Rele) acenderá e ficará sempre ligado enquanto o sistema estiver funcionando ( Todos os LEDS ficarão ligados).

d) Quando a substancia ( Água, óleo, vapor, etc) atingir a temperatura regulada no termostato, a chama do queimador principal e cortada automaticamente ficando somente ligada a chama do queimador piloto, e toda vez que a temperatura abaixar ele acenderá novamente o queimador principal e ficará repetindo sempre este ciclo até que o RTG01 seja desligado na chave de energia (1).

e) Em caso de apagar o fogo do queimador piloto o gás é cortado automaticamente após aproximadamente 30 segundos.

f) O Interruptor de segurança RTG01 é lacrado com "ETIQUETA DE GARANTIA" e só pode ser aberto pela assistência técnica autorizada. Retirando o Lacre ou abrindo o aparelho, perderá a Garantia.

g) Em caso de dúvida quanto a instalação, procedimentos ou funcionamento do RTG01, FAVOR ENTRAR EM CONTATO COM O FORNECEDOR PARA MAIORES INFORMAÇÕES.

ATENÇÃO

O gás é um combustível altamente explosivo.

Instalar o aparelho em lugar arejado e protegido da chuva

EQUIPAMENTO ELETRÔNICO
